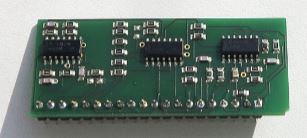

Impressum s. u. Das neue (Ersatz) TPS-Hybrid-Modul, hier für liegenden Einbau (aktive FRS20) kann als Austausch für Tuning bestellt werden, es hat Line-Treiber-Eigenschaften (für längere Cinch-Leitungen bei separater Entzerrung) und Klang vom Feinsten - garantiert TIMfrei. Egal, welche Art Cinch-Kabel angeschlossen werden, die "klanglichen" Kabel-Preisunterschiede relativieren sich dadurch, lediglich die Komfort-Frage der Steckverbinder bleibt. Viele Hersteller streben nach dem Klang des Vorbildes, dem idealen Breitbänder. Mit beträchtlichem Aufwand sollen dann Mehrweg-Boxen und viel Technik diese Ergebnisse erreichen. Doch warum? Membran-Vorauskorrektur (TPS) für zeitrichtiges Hören. PFLEID-Tuningservice. Breitband-Chassis mit Membran-Vorauskorrektur für Eigenbau-Boxen. Atemberaubende Stimmung durch scheinbar trägheitslose Membranen. Bescheid wissen. Alles hören! Vom Ursprung bis zum Ohr. Zusammenhänge erkennen:
Phasenfehler vermeiden! Erst wenn Lautsprecher den Schall zeitrichtig abstrahlen, ist es Musik. Stimmen die Impulse, stimmt die Stimmung. Phasenfehlerquellen sind: Aufnahmefehler, Lautsprechersysteme und Frequenzweichen in Mehrwegsystemen. Nur ohne Phasenfehler sind Ortung und Impulse wie im Original. Daher wird die Betrachtung bei der Aufnahme, welche allerdings sich unserem direkten Einfluß entzieht, genau so betrachtet wie die Situation bei der Lautsprecher-Wiedergabe, wo unser Einfluß schon durch entsprechende Auswahl möglich ist. Zusätzliche Verbesserungen der Elektronik machen dann noch die übergreifende Gesamtbetrachtung perfekt. Daher sind "Teilverbesserungen" möglich, aber mit der Gesamt-Betrachtung enorme Verbesserungen. Bleibt zu hoffen, dass endlich von der Unsitte bei Stereo-Aufnahmen, den Raumhall mit aufnehmen zu wollen bzw. das, was man dazumischt und für solchen halten soll, Abstand genommen wird. Denn im Konzert hört man den Hall auch nicht von vorn, sondern von der Seite, von hinten oder oben, diffus aus dem Raum. Wer diese Signale aber in eine 2-kanalige Aufnahme hineinzwängt, liefert akustisch minderwertige Ergebnisse. Wenn Haupt- und Stützmikrofone ein und dasselbe Instrument gleichzeitig aufnehmen, werden damit sozusagen dem Hörer "die Ohren lang gezogen", denn wer hat schon seine Ohren vor und gleichzeitig im Orchester?! Der optimale Weg ohne diese Einschränkungen wird gezeigt - s. PFLEID-Recording - Marot-Mixing. Das bloße dazumixen von Hall in die beiden Stereokanäle sorgt nicht nur für falschen Klang, es hört sich auch so an, als würde man nicht im, sondern nur an der Tür zum Konzertsaal sein. Die gute Akustik sollte durch richtige Heim-Aufstellung und Handhabung gestaltet werden. Leider - so muss ich feststellen, sind aber viele Tonmeister der Meinung, was hier gehandhabt wird, als ungeeignet einzustufen, vielleicht auch, weil die "genehmigte Meinung" es vorschreibt. Offenbar ist man der Meinung, lieber den Weg in Richtung Dolby X.XY ungelöst zu gehen. Man will eigentlich nur "Geld verdienen", Versuch und Irrtum eingeschlossen. Phasenfehler bei Lautsprechern sind hörbar! Ob lascher oder extrem impulsiver Klang, ob verschmierte oder punktgenaue Raumortung, sind Auswirkungen! Denn die Addition aller Töne zur richtigen Zeit macht den Unterschied. Nur mit Gruppenlaufzeitangleichung verschiedener Einzelchassis ist es nicht getan. Bei richtigem Phasengang entsteht bei Impulsen die richtige Leistung und die richtige Ortung im Raum.
Der Weg zur phasenfehlerfreien Wiedergabe:
Zunächst die Betrachtung bei der Aufnahme: ● Phasenfehler sind nur bei ihrem ersten Auftreten deutlich hörbar. Geschieht diese erste Verfälschung des Signals aber bereits vor der eigentlichen Hörprobe, bei der Phasenfehler ermittelt werden sollen, dann sind jene Phasenfehler, die durch weitere Signalveränderungen entstehen, nicht mehr die erste Verzerrung und deswegen nicht mehr zu hören. Die passenden Aufnahmen in Form professioneller CDs (PfleidRecording) sind ab sofort bestellbar. Nähere Infos unter Service! Stereoaufnahmen in bisher unbekannter Originaltreue - speziell für Punktstrahler - stellen bisherige Aufnahmen in den Schatten. Dynamische Lautsprecher(boxen) und ihre Probleme: Die Doppler-Effekt Beschreibung, bezogen auf sich nähernde und wieder vom Hörpunkt entfernende Objekte (die Schall erzeugen) werden gern dazu benutzt, den Breitbandlautsprechern als negative Eigenschaft als Tonhöhenmodulation oder FM-Verzerrung anzulasten und damit als ungeeignet für Hifi zu attestieren. Dazu mehr im pdf.
Als Fazit hier schon meine Meinung: Es wird auch bei Mehrweg-Lautsprechern nicht ohne Doppler-Effekt bleiben! Der Hochtöner bei Mehrweglautsprechern strahlt zwar direkt ab ohne Basshub, dann wird aber der Schall dennoch durch Basswellen in der unmittelbaren Umgebung und auf dem Weg zum Hörer genau so verändert wie bei Breitbändern! Dadurch ist der gleiche Effekt bezogen auf gleiche Membrangröße (Bass oder Breitbänder) vorhanden. Doch ob man davon "betroffen" ist, im pdf mehr dazu!
Durch den Einsatz modernster Bauelemente (Burr Brown ICs) agieren die Lautsprecher damit derart musikalisch, dass die klanglichen Ergebnisse nicht nur überraschen, sondern die besonders hohen Erwartungen vieler Musikfreunde weit übertreffen. Warum Membran-Vorauskorrektur (TPS)? Weil dynamische Lautsprecher(boxen) den Klang verfälschen. Die Gründe sind klar, bitte lesen Sie weiter (TPS = Transducer Preset System). Für Besitzer von PFLEID-FRS-Boxen sind wesentliche Verbesserungen (Tuning) möglich. Der Tuning-Service für die Elektronik:
"Crème de la crème": Transkonduktanz-Line-Treiber (s. pdf oberhalb) + QC-Drive-Transkonduktanz-Endstufenmodul (s. pdf Seite Service unten) Tuning von PFLEID-Entzerrern PP100, PP10, Aktivboxen FRS20R(S)
************************************************************* Hinweis in eigener Sache: Schaltungen (TPS-Module oder auf der Website beschriebene Module) werden nicht veröffentlicht. Dynamische Lautsprecher, der "Denkfehler" an sich? Oder warum dynamische Lautsprecher den Klang verfälschen.
Also muss die (träge) Masse mit der Federkraft und der Aufhängung der Membran (Sicke) zusammen trägheitslos schwingen, so wie es das Signal vorgibt. Doch geht das so wirklich, oder hinkt die Membran nur hinterher? Bei unterschiedlicher Schnelle oder Frequenz ergeben sich fatale Fehler. Spätestens hier dürfte jeder sich fragen, wie es physikalisch zu einem originalen Schwingungsabbild kommen soll. Das damit entstandene Masse-Feder-Dämpfungs-Schwingsystem hat eine Resonanzfrequenz und unterliegt immer frequenz- und schnelleabhängigen Abweichungen vom Input! Es bleiben nur die (elektronische) zusätzlichen Korrektur-Maßnahmen zur Abhilfe übrig! Nur eine originale Abbildung mit richtiger Kurvenform und ihr zeitliches Verhalten - also auch die Frage, wann die Impulse bei verschiedenen Instrumenten, die gleichzeitig gespielt werden, hörbar werden - sind als Zielstellung korrekt. Sonst wird lediglich eine Annäherung mit "geschmacklicher" Frage übrig bleiben. Und die ganz "Pfiffigen" üben dann noch den Vorwurf - da würde aber ein zu großer Hub entstehen. Doch ein zu großer Hub kann auch mit anderen Mitteln vermieden werden, nur der Aufwand steigt damit auch. Damit werden lautsprecherbedingte Fehler insgesamt so stark reduziert, die ja der eigentliche Problempunkt sind, ohne wesentliche Kompromisse eingehen zu müssen. Tiefbass ohne Hub ist leider nie original! Diesen aber auf größere Fläche zu bringen (also mehrere Chassis) und dann mit der Entzerrung koppeln, macht einen Unterschied. Damit kann der Breitband-Anspruch bleiben und die Vorteile auch. Bitte informieren Sie sich (s. u.). Ich freue mich auf Sie! Von Kritikern wurde die Leistungsfähigkeit von Breitbandchassis generell bestritten, oder nie erwähnt, nur weil dies offenbar nicht in gängige Auffassungen passt oder passen darf. Hinzu kommt der Versuch, dem entzerrten dyn. Lautsprecher die Fähigkeit der korrekten Wiedergabe abzusprechen, weil der Raumeinfluss einige Veränderungen am Hörplatz ausübt. Was jedoch ebenfalls auf einem Trugschluss beruht: Klingt doch ein im eigenen Wohnraum selbst gespieltes Instrument auch hörbar anders als auf der Bühne. Deswegen würde niemand einen Konzertflügel aus dem Wohnraum verbannen oder auf die Ausübung von Hausmusik im Kammermusikensemble verzichten wollen oder sie bemäkeln! Aber auch Mehrweg-Boxen würden hier nicht besser aussehen. Die geschlossene Abstrahlung aller Frequenzen aus einem Zentrum bei Breitbändern ist der wesentlich bessere Ansatz! Ferner scheinen Kritiker einen Test überhaupt nicht zu kennen (wie auch, wenn sie keine entzerrten Breitbänder haben), der einfach und logisch ist: ein im Nahfeld durch Rechtecksignalkontrolle optimal entzerrter Breitbänder (kompl. als Box) kann ja auch direkt im Nahfeld gehört werden. Wenn dann in Hörplatzumgebung keine groben Klangabweichungen auftreten, klingt es dort auch optimal. Damit wird auch gleich die optimale Aufstellung - also vor der längeren Wandseite - und nie in Ecknähe vorausgesetzt und im klanglichen Ergebnis als sehr vorteilhaft empfunden. Und die geschlossene Stereo-Darbietung überzeugt sofort, ob nun mit mehr oder weniger Raumeinfluss spielt fast eine untergeordnete Rolle. Übrigens kann mit Rechtecksignal-Prüfung im Nahfeld auch der möglicherweise zu große Raumeinfluß geprüft werden! Sind die Boxen beispielsweise zu nah an der Wand oder gar in der Ecke, könnte ein akustisches Rechteck-Output im Nahfeld kaum entstehen. Damit ist bereits im Vorfeld die zweckmäßige Aufstellung vorgegeben und durch Rechteck-Signalmessung beweisbar. Deshalb wird bei einer Einmessung im Wohnzimmer des Kunden auch dieser Aspekt berücksichtigt, und eine optimale Aufstellung gegebenenfalls so ermittelt. Wie dynamische Lautsprecherchassis agieren, wird mit dem Schwingungsverhalten im eingebauten Zustand bei unterschiedlichsten Signalformen (Meßsignale wie Sinus oder Musik, welche auch durch Impulse geprägt ist) betrachtet. Die üblichen Thiele-Small-Parameter geben da eher einen "statischen" Eindruck. Diese können in bestimmter Größenordnung durch die Entzerrung regelrecht "dynamisch umfahren" werden. Denn eine lediglich auf Thiele-Small-Parameter optimierte Box hat nach wie vor die typischen Probleme eines oder bei Mehrwegern mehrerer Masse-Feder-Dämpfungsschwingsysteme. Denn die wie oben beschriebenen mechanischen Einflüsse bleiben. Die typischen Fehler, welche durch die Lautsprecherchassis (im Gehäuse) entstehen, sowie die Einflüsse der Gehäuse auf den Gesamt-Klang sind untrennbar von einander abhängig. So wird auch ein- und das gleiche Chassis in verschieden großen Gehäusen ohne Entzerrung ein anderes Klangverhalten haben, weil die unterschiedliche Luftfeder andere Phasenfehler verursacht. Ohne Entzerrung sind daher unterschiedliche Bässe mit mehr oder weniger "nach Resonanz" klingend und mehr oder weniger deutliche Verfärbungen hörbar. Auch der leicht dröhnend wirkende untere Sprachbereich macht sich störend bemerkbar. Daher muss man ein eingebautes Chassis (aber auch ohne Einbau mit anderen Werten) als Masse-Feder-Dämpfungsschwingsystem auslegen (siehe auch www.pfleid.de). Dieses wird mathematisch mit einer Differenzialgleichung 6. Ordnung (prakt. ausgef. Entzerrer 3.Ordnung) beschrieben, um die wesentlichen Wirkungen zu erfassen, welche den Schwingungsablauf prägen. Die Masse eines Chassis (gemeint ist die schwingende Masse) besteht aus Membrangewicht, in Grenzen mit der Masse der Sicke, der Masse des Schwingspulenträgers mit Schwingspule, Staubschutzkalotte oder sonstiger Membranbestandteile. Der Feder kann die Zentrierspinne (welche die Rückstellkräfte grundsätzlich erzeugt) sowie im eingebauten Zustand die eingeschlossene Luft(feder) hinzugerechnet werden. Die Dämpfung entsteht durch die Randaufhängung. Eine mehr oder weniger nachgiebige Sicke aus Gummi oder anderen Materialien bildet den Abschluß zum Korb. Doch auch hier endet die Betrachtung noch nicht! Denn der Korb soll mit dem möglichst festen Verbund des Gehäuses dafür sorgen, dass die schwingende Masse quasi fest im Raum(!!!) verankert ist! Alle diese mechanisch geprägten Elemente tragen zum system-bedingten Fehlverhalten von dynamischen Lautsprechern bei, ohne diese würde aber auch keine Funktion im bekannten Sinne möglich sein. Wenn nun aber ein Masse-Feder-Dämpfungsschwingsystem mit typischen Fehlern behaftet ist, muss man diese analysieren und die Auswirkungen erläutern. Grundsätzlich entsteht bei jedem angeregten Schwingungsvorgang, ob die Anregung durch elektrische (magnetische) oder rein mechanische Energie entsteht, sei allgemein betrachtet, eine gedämpfte Schwingung, bei periodischer Anregung eine periodische Schwingung. Diese ist aber stark frequenzabhängig. Denn je nach vorhandenen M-F-D-Parametern bildet sich eine Resonanzfrequenz - auf dieser möchte das System schwingen. Da aber die Anregungen bei Musik (oder Meßsignalen) stets einen weiten Frequenzbereich oder Frequenzgemische oder Impulse beinhalten, also alles andere als die Resonanzfrequenz, kommt es zu Amplitudenfehlern, und schlimmer noch zu Phasenfehlern (Zeitfehler). Phasenfehler bedeuten im Klartext, dass die Membran im momentanen Punkt nicht an der Stelle sich befindet, wo sie sein sollte. Ein Phasenfehler von 180° bedeutet damit die Position Delta/t statt beispielsweise nach vorn leider nach hinten ausgelenkt. Wenn eine Falschstellung der Membran entsteht, kann aber die richtig phasenmässig treibende Input-Energie (ohne Entzerrung) nie die Wirkung erreichen, die sie erreichen soll. Betrachtet man diesen Weg-Zeitvorgang der Membran, wird deutlich, dass hier zur richtigen Zeit die Beschleunigung u. U. fehlt oder einfach mehr Input-Energie (Delta /t) nötig ist. Vergleich: Bei Video-Recordern dreht sich die Kopftrommel mit der richtigen Soll-Drehzahl, und die Phase wird zusätzlich noch exakt synchronisiert, damit die Köpfe stets zur richtigen Zeit die Bandschrägspuren bilden bzw. abtasten. Die Phasenfehler können bis max. 270° im Extremfall betragen - frequenzabhängig gemessen. Somit ist eine lineare Umsetzung von Input zu Output kaum möglich. Musik setzt sich aus Grundschwingungen und deren Obertönen zusammen, also Frequenzgemische, teils mit impulsartigem Charakter. Amplitudenfehler und/oder Phasenfehler führen zu unterschiedlichen Impulsverzögerungen bzw. Hüllkurven, welche ja aus den einzelnen Teilfrequenzanteilen addiert werden. Einfach kann man mit einem Zweistrahl-Oszilloskop die Phasenfehler messen. Am 1. Kanal wird die elektrische Spannung (Input) angeschlossen, am 2. Kanal wird die Spannung (ev. verstärkt) des Messmikrofons (im Nahfeld aufgestellt) eingespeist. Man kann dann genau sehen, wie beide Kurven bei unterschiedlicher Frequenz voneinander wegdriften bzw. sich nicht richtig decken, würde man sie übereinanderschreiben. Damit wird sofort klar, dass akustische Energie nicht mit "voller Impulskraft" entsteht, sondern in unterschiedliche Zeitebenen verstreut wird. Damit erklärt sich das teils "lasche" Impulsverhalten einiger Boxen. Mehrweg-Boxen leiden zusätzlich durch die falsche Überlagerung verschiedener akustischer Zentren und durch die Probleme der Frequenzweichen mit zusätzlichen Phasenfehlern, auch wenn es "nur" 6-dB-Weichen sind. Hier wird kaum ein Original-Impuls zeitrichtig am Hörplatz entstehen, geschweige denn eine geschlossene Stereo-Hörebene erreicht. Da können Breitbänder durch je nur ein Abstrahlzentrum für alle Frequenzen punkten. Man hört (trotz sogenannter üblicher Nachteile, über welche noch gesprochen wird) eine schöne geschlossene Stereohörfläche. http://www.fernuni-hagen.de/lges/spielwiese/systemtheorie/sprungantwort.shtml*) Warum haben dynamische Lautsprecher eine Resonanzfrequenz?
Es sind die immer mehr oder weniger vorhandenen Masse-Trägheitsprobleme, welche eine (beinahe) trägheitslose Beschleunigung verhindern. Auch die Waschmaschine läuft beim Schleudern von Null langsam hoch - und durchläuft - weil ja eine relativ große Masse vorhanden ist, ihre Resonanz. Und man spürt diese durch heftiges Schütteln. Beim Lautsprecher wird die Resonanz meist im Bass bei der jeweils von der Gesamtkonstruktion abhängigen Resonanzfrequenz erreicht. Und damit eine unschöne "Dröhnung", und andere Nebenerscheinungen sind die Folge. Doch damit Musik hören zu wollen kommt dem Versuch gleich, ein versalzenes Essen durch zusätzliche Gewürze noch schärfer zu machen und vom "tollen Geschmack" zu schwärmen. Das Vermindern der schwingenden Masse ist zwar hier möglich, jedoch darf die vor allem im eingebauten Zustand entstehende Luftfeder nicht vergessen werden. Diese drückt stets gegen eine gewollte Auslenkung der Membran(Schwingung) und führt die ausgelenkte Membran in die Ruhelage zurück. Da insgesamt also die Massenträgheit und zu überwindende Federkräfte und eine nicht zu unterschätzende Schwingungsdämpfung im Wesentlichen den dynamischen Lautsprecher "begleiten", kann wahrlich keine originale Klangreproduktion entstehen, auch wenn es von den Herstellern gern behauptet wird. Wenn vom Klang eines Lautsprechers gesprochen wird, kann eigentlich vom Fehlklang ausgegangen werden. Denn der Lautsprecher soll gar nicht klingen! Den Klang liefern die Instrumente, und nur diese Vorgabe soll vom Lautsprecher von einer Energieform (elektrisches Signal) in die andere Energieform (akustische Energie) gewandelt werden. Je besser dies gelingt, je besser dürfte der gehörte Klang sein. Also streng genommen ist der "nichtklingende" Lautsprecher gefragt. Nur kann man damit kaum werben, wie sicher jeder auch einsehen dürfte. Auch verbunden ist damit eine weitere Frage. Wie akustisch tot soll das Gehäuse sein? Möglichst völlig ohne eigenes Schwingverhalten sind Marmorgehäuse. Diese sind aber schwer und teuer bzw. schwer bearbeitbar. Denn das Gehäuse soll im Sinne der Erfindung nur den Schall(druck) im inneren der Box vom Schall(druck) ausserhalb der Box trennen, damit die Luft nicht auf die andere Seite der Membran strömt und einen akustischen Kurzschluss erzeugt. Vom "gut klingenden" Holzgehäuse kann hier nur dringend abgeraten werden. Je weniger das Gehäuse mitschwingt, je besser also für eine hochwertige Musikreproduktion. Ich verwende deshalb MDF. Wie gesagt, klingen sollen die Instrumente... Deutlich wird im Zusammenhang mit Gehäusen auch deren feste Aufstellung. Die Membran eines Chassis soll über die feste Gehäuseverbindung von Chassiskorb-Gehäuse quasi einen absolut festen "Standort" im Raum haben. Denn wird dieser Standort "weich", kann auch keine richtige Impulsabstrahlung erfolgen. Denn der Beschleunigungseffekt - also das nach vorne "schiessen" der Membran erzeugt stets eine nach hinten gerichtete Kippelbewegung (auch wenn man diese nicht sieht). Damit würde dem Impuls ein gewisser Energieanteil entzogen. Und der Impuls wird deutlich abgeschwächt. Dies erklärt die teils fraglichen Diskussionen um entsprechende Lautsprecherständer oder Aufstellungen. Der Trick mit dem hinteren Chassis: Wird in die Rückwand einer Box ein weiteres Breitband- oder Basschassis eingebaut, möglichst mit gleichen Schwingungseigenschaften (TSP), dann kann davon ausgegangen werden, dass der beschriebene Kippeleffekt aufgehoben wird. Es entsteht ein kräftiger Impuls, die Instrumente klingen wesentlich natürlicher. Der Grund ist klar, die Box steht jetzt scheinbar fest im Raum. Damit aber die Abstrahlung nach hinten keine unerwünschten Kurzzeitreflexionen beispielsweise an Möbeln oder der Raumrückwand erzeugt, sollte der hintere Frequenzbereich nur im Bass Grundton liegen. Dieser wird ohnehin immer als Kugelwelle abgestrahlt, weil die Wellenlänge ungleich groß im Verhältnis von Gehäuse und Raum ist. Das hintere Chassis soll möglichst nah hinter dem vorderen Chassis angeordnet sein. Die Kugelwellenabstrahlung bei sehr tiefen Frequenzen bleibt erhalten. Gleichzeitig sorgt ein hinteres Chassis für eine Hubhalbierung der Einzelchassis, oder bei vollem Hub für eine wesentlich gesteigerte Gesamtlautstärke. Damit kann auch mit relativ kleinen Chassis für noch gute Basswiedergabe gesorgt werden. Wie gut dies im Einzelnen gelingt, wird noch erläutert. Was kann man gegen die typischen Lautsprecher-Fehler machen? Die hier anfangs genannte Membran-Vorauskorrektur einsetzen. Diese ist keine Regelung, welche erst einen mehr oder weniger großen Fehler durch eine Sensorik aufspürt und ausregeln soll. Denn ein bereits aufgetretener Fehler ist nicht mehr rückgängig zu machen. Bestenfalls kann damit die "Glättung" von Frequenzgangfehlern bei Sinus oder sinusartigen Schwingungen erreicht werden, und dies auch wegen Schwingneigungsgefahr mit geringer Wirkung. Um bei Impulsen noch angemessen reagieren zu können, muss ja auch der gesamte Frequenzbereich erfasst werden. Damit stellt sich aber der durch die Chassis erzeugte Gesamt-Phasenfehler für eine Rückkopplungsschleife als Schwingneigungsgrund in den Weg. Zudem sind Impulse nur kurzzeitige Ereignisse, und die Erfassung und Ausregelung ein aussichtsloses Unterfangen.
Erfassung und Messung der Lautsprechereigenschaften
Einfacher ist da die Messung mit Rechtecksignalen über die gesamte Bandbreite, man kann das Übertragungsverhalten über den Gesamt-Bereich interpretieren. Zwar wird das Rechteck mit allerlei Verzerrungen selten gut aussehen, aber dazu später mehr.
Sie wollen Klarheit? Dann sehen Sie unter dem Button"Konzepte", wie es weiter geht... Impressum Die Inhalte dieser Seite sind fachlich so gestaltet, dass eine grundlegende Information auf anerkannten Grundlagen erfolgt. Weiterführende Links stellen ausdrücklich fremdes Gedanken- und Info-Niveau dar, für die nur der Inhaber der Seite verantwortlich ist. Aus rein rechtlichen Gründen distanziere ich mich davon, und lehne jede Verantwortung dazu ab. Die von mir vorgestellten Inhalte stellen teils Dienstleistungen dar. Diese können nur ausdrücklich in persönlicher Absprache und ausdrücklicher schriftlicher Vereinbarung geplant und in Angriff genommen werden. Kostenfragen, Zahlungsart, Lieferfristen oder Versand sind damit stets vom jeweiligen Projekt abhängig. Vertragsarbeiten mit Rechnungslegung lt. §19Abs.1 Umsatzsteuergesetz werden stets als verbindliche Absprachen behandelt. Widerrufsrecht besteht im Rahmen der üblichen handelsrechtlichen Grundlagen und bedarf im Falle des Widerrufs für Dienstleistungen Datenschutzerklärung Sie sind interessiert? Dann mailen Sie bitte an hifi-klangservice und geben bitte als Betreff "Membran-Vorauskorrektur" ein. Falls Sie mich telefonisch kontaktieren möchten, rufen Sie unter +49(0)391/7310363 an. Gern informiere ich Sie ausführlicher.
|
Impulse sind der wesentliche Bestandteil der Musik, und Impulse versetzen uns in die Lage, Musik zu genießen. Darum bin ich auch impulsiv und gebe keine Ruhe. Ich bin Impulsgeber. Uwe Apelt

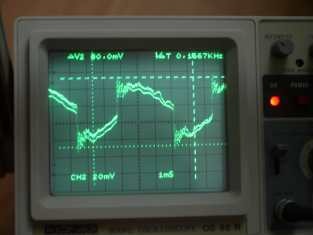

Wird ein Rechtecksignal eingespeist in den Entzerrer, soll der Lautsprecher im akustischen Nahfeld dann auch ein akustisches Rechtecksignal erzeugen. Mit den dafür vorgesehenen Koeffizienten der Schaltung kann dies erreicht werden. Es setzt eine nicht ganz einfache Abgleicharbeit voraus (Einmessung). Das drastisch verbesserte Übertragungsverhalten kann frequenzabhängig dann am Oszilloskop verfolgt werden. Stimmt das Rechteck, stimmt der Klang.
Ein neues Modul (Abb. ganz oben) ist in Vorfertigung. Die klanglichen Eigenschaften der absoluten Spitzenklasse werden durch neueste ICs realisiert und können als 1:1 Austausch genutzt werden. Dieses Auslauf-Modul mit OPA2604 ist nur noch als (2 Stck.) als Sonderangebot letztmalig verfügbar.
Physik: Impuls = Masse x Geschwindigkeit! Musiksignale enthalten Impulse. Sie sollen 1:1 in Schall umgesetzt werden! Träge, federgeführte, massebehaftete Systeme wie dynamische Lautsprecher können dies jedoch nicht korrekt umsetzen. Jedes dynamische Chassis leidet prinzipbedingt darunter! Da immer eine Masse (Membran) bewegt wird, sind Massenträgheiten die Folge. Und die Musik? Sie wird verfälscht. Wenn man den dynamischen Lautsprecher erklären soll, fällt nicht jedem sofort auf, dass da eine Feder (Luftkomprimierung im Gehäuse sowie Membran-Zentrierung) die Membran

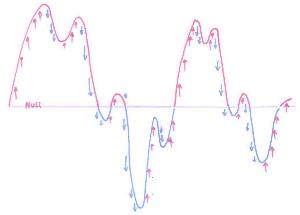

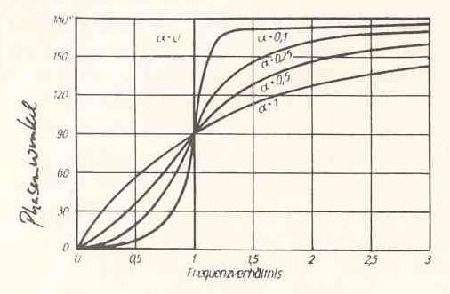

Fälschlicherweise denkt man zuerst an die negative Halbwelle des Signals, welche die Membran zurückschiebt. Die Richtungsumkehr der Membran soll bereits einsetzen, wenn die Amplitude kleiner wird, wird sie wieder größer, soll wie gehabt in die andere Richtung ausgelenkt werden! Sonst werden klangliche Fehler erzeugt! Betrachtet man nur die sinusförmige Auslenkung, so muss die Richtungsumkehr der Membranbewegung bei 90Grad Phasenwinkel erfolgen, die Polarität durchläuft bei 180Grad die Nulllinie und dann beginnt erst die Stromrichtungsumkehr! Die Auslenkungsrichtung (Musiksignale, Additionen unterschiedlicher Frequenzen) muss sich unabhängig von der Polarität des treibenden Stromes ändern! Die allgemeine Erklärung, der Polaritätswechsel des treibenden Stromes würde die Rückwärtsbewegung der Membran bewirken, ist grob und unzureichend. Natürlich, die Federkraft hat einen zurückschiebenden Effekt, doch logischerweise mit erheblichem Schlupf bzw. auf dem Hinweg mit Bremswirkung, und stets unterschiedlich in der Wirkung - je nach Schnelle und Frequenz. Damit sind die linearen Verzerrungen vorprogrammiert.

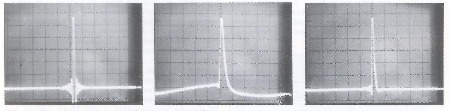

Bilder: links Impuls mitte Breitb. LS ohne TPS rechts mit TPS-Entzerrer
